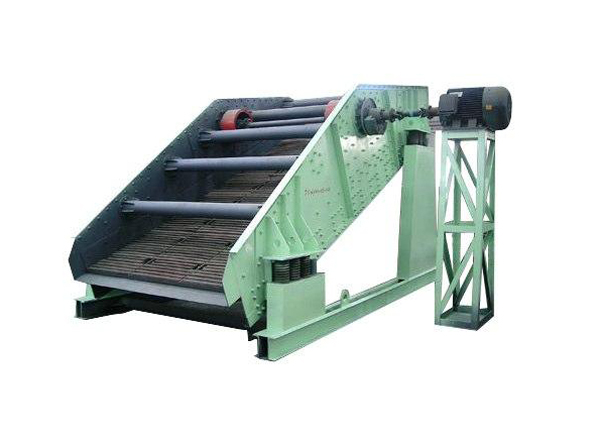

產品簡介
YK圓振動篩運動軌跡為圓形，屬于圓振篩的一種。它是用電機直接拖動振幅可調塊偏心機構的振動器，驅動框架式結構篩箱振動，從而對干式物料進行粒度分級的一種篩分機械，適用于煤炭、礦山、冶金、建材、電力、水利、輕功和化工等行業。該系列篩機分為單層和雙層，篩網由鋼絲編織、鋼板沖孔、聚氨酯等，用戶可根據需要進行選擇。
適用行業
適用于煤炭、礦山、冶金、建材、電力、水利、輕工和化工等行業。
適用物料
適用于煤、石灰石、碎石、砂礫、金屬或非金屬礦石及其他物料的篩分。
產品結構
YK圓振動篩主要由振動器、篩箱、篩網、支撐裝置、傳動裝置等部分組成。

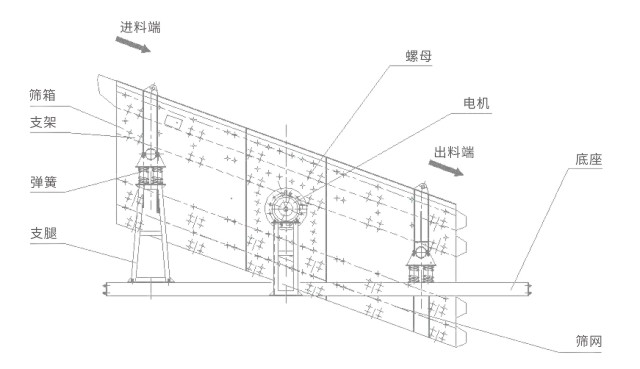

YK圓振動篩結構簡圖
工作原理
YK圓振動篩是以篩箱和振動器等激振部件及橡膠彈簧為彈性元件組成的單質量強迫振動系統的篩分設備，電動機通過輪胎式聯軸節驅動振動器，使振動器的偏心塊快速旋轉產生激振力。使篩箱做連續振動，物料則隨篩箱在傾斜的篩面上作連續的拋射運動；拋起時分層，落下與篩面接觸過程中顆粒透篩，周而復始地完成顆粒的分級過程。

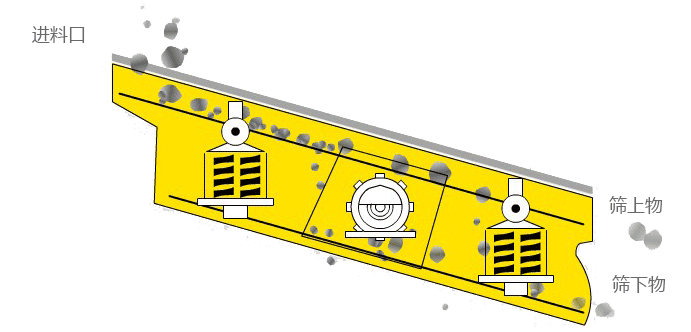

YK圓振動篩工作原理示意圖
產品特點
１、采用塊偏心作為激振力，激振力強；
２、篩子橫梁與篩箱采用高強度螺栓聯結，堅固耐用；
３、篩機結構簡單，維修方便快捷；
４、采用輪胎聯軸器，柔性聯接，運轉平穩；
５、篩分效率高，處理量大，使用壽命長。

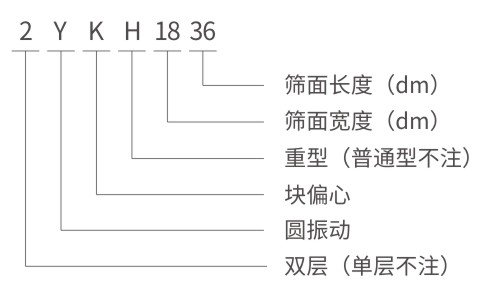

型號說明
技術參數
YK圓振動篩技術參數表
| 型號 | 篩面參數 | 給料
粒度
（mm） | 處理量（t/h) | 雙振幅 | 電動機 | 單點
動負荷
(N) |
動負荷
(N) |
|---|
| 層數 | 面積（m2） | 傾角
（度） | 孔徑 | 型號 | 功率
(kw) |
|---|
| YK1230 | 1 | 3.6 | 15--30 | 3--50 | ≤200 | 220 | 6-10 | Y160M-6 | 7.5 | 440 | 2200 |
|---|
| 2YK1230 | 2 | 3.6 | 15--30 | 3--50 | ≤200 | 220 | 6-10 | Y160L-6 | 11 | 732 | 3660 |
|---|
| YK1530 | 1 | 4.5 | 15--30 | 3--50 | ≤200 | 250 | 6-10 | Y160L-6 | 11 | 720 | 3600 |
|---|
| 2YK1530 | 2 | 4.5 | 15--30 | 3--50 | ≤200 | 250 | 6-10 | Y200L1-6 | 18 | 1154 | 5770 |
|---|
| YK1545 | 1 | 6.75 | 15--30 | 3--50 | ≤200 | 300 | 6-10 | Y180L-6 | 18 | 845 | 4225 |
|---|
| 2YK1545 | 2 | 6.75 | 15--30 | 3--50 | ≤200 | 300 | 6-10 | Y200L1-6 | 22 | 1360 | 6800 |
|---|
| YK1845 | 1 | 8.1 | 15--30 | 3--50 | ≤200 | 350 | 6-10 | Y180L-6 | 18 | 936 | 4680 |
|---|
| 2YK1845 | 2 | 8.1 | 15--30 | 3--50 | ≤200 | 350 | 10-15 | Y200L-6 | 22 | 1570 | 7850 |
|---|
| YK2045 | 1 | 9 | 15--30 | 6--100 | ≤200 | 450 | 10-15 | Y200L-6 | 18 | 987 | 4935 |
|---|
| 2YK2045 | 2 | 9 | 15--30 | 6--100 | ≤400 | 450 | 10-15 | Y250L-6 | 22 | 1593 | 7965 |
|---|
| YK2060 | 1 | 12 | 15--30 | 6--100 | ≤400 | 550 | 10-15 | Y200L-6 | 18 | 1339 | 6695 |
|---|
| 2YK2060 | 2 | 12 | 15--30 | 6--100 | ≤400 | 550 | 10-15 | Y250L-6 | 30 | 2149 | 7590 |
|---|
| YK2460 | 1 | 14.4 | 15--30 | 6--100 | ≤400 | 600 | 10-15 | Y250L-6 | 22 | 1518 | 9545 |
|---|
| 2YK2460 | 2 | 14.4 | 15--30 | 6--100 | ≤400 | 600 | 10-15 | Y250L-6 | 37 | 2107 | 10535 |
|---|

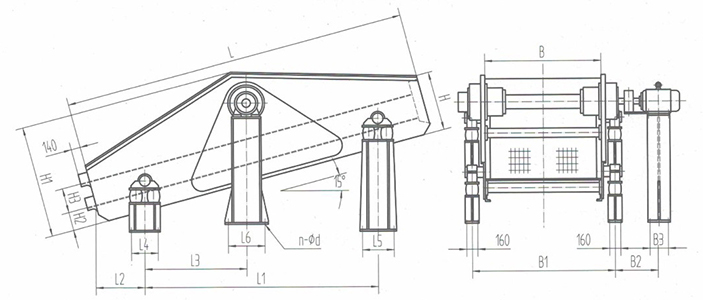

YK圓振動篩安裝簡圖
YK圓振動篩主要安裝尺寸表
| 型號 | L | L1 | L2 | L3 | L4 | L5 | L6 | B | B1 | B2 | B3 | H | H1 | H2 | H3 | nd |
|---|
| YK1230 | 3388 | 2898 | 188 | 1302 | 300 | 500 | 500 | 1250 | 1610 | 460 | 220 | 587 | 1182 | 298 | / | 20-φ22 |
|---|
| 2YK1230 | 3388 | 2898 | 355 | 1328 | 300 | 500 | 500 | 1250 | 1610 | 592 | 280 | 1197 | 1927 | 298 | 458 |
|---|
| YK1445 | 4880 | 2898 | 875 | 1110 | 300 | 500 | 500 | 1450 | 1830 | 638 | 320 | 587 | 1287 | 338 | / |
|---|
| 2YK1445 | 4880 | 2898 | 750 | 1110 | 300 | 500 | 500 | 1450 | 1830 | 638 | 320 | 1207 | 2007 | 298 | 468 |
|---|
| YK1645 | 4880 | 2898 | 988 | 1070 | 300 | 500 | 500 | 1650 | 2030 | 614 | 320 | 625 | 1355 | 381 | / |
|---|
| 2YK1645 | 4880 | 2898 | 848 | 1398 | 300 | 500 | 500 | 1650 | 2030 | 638 | 320 | 1245 | 2050 | 341 | 540 |
|---|
| YK1845 | 4880 | 2898 | 988 | 1350 | 300 | 500 | 500 | 1850 | 2230 | 614 | 320 | 625 | 1355 | 381 | / |
|---|
| 2YK1845 | 4880 | 2898 | 848 | 324 | 400 | 600 | 600 | 1850 | 2230 | 638 | 360 | 1265 | 2080 | 341 | 540 | 26-φ22 |
|---|
| YK2045 | 4965 | 2898 | 1052 | 1336 | 400 | 600 | 600 | 2050 | 2440 | 585 | 360 | 755 | 1480 | 431 |
|
|---|
| 2YK2045 | 4965 | 2898 | 902 | 1307 | 400 | 600 | 600 | 2050 | 2440 | 638 | 360 | 1312 | 2127 | 382 | 560 |
|---|
| 2YK2060 | 6465 | 4347 | 1052 | 2052 | 400 | 600 | 600 | 2050 | 2440 | 640 | 360 | 755 | 1520 | 431 | / |
|---|
| 2YK2060 | 6465 | 4347 | 902 | 1900 | 400 | 600 | 600 | 2050 | 2440 | 648 | 380 | 1356 | 2160 | 382 | 560 |
|---|
| YK2445 | 4965 | 2898 | 1052 | 1023 | 400 | 600 | 600 | 2450 | 2840 | 640 | 360 | 755 | 1500 | 431 | / |
|---|
| 2YK2445 | 4965 | 2898 | 902 | 1016 | 500 | 700 | 700 | 2450 | 2840 | 651 | 380 | 1356 | 2160 | 382 | 560 | 26-φ27 |
|---|
| YK2452 | 5715 | 3622 | 1052 | 1654 | 500 | 700 | 700 | 2450 | 2840 | 640 | 380 | 755 | 1520 | 431 | / |
|---|
| 2YK2452 | 5715 | 3622 | 902 | 1630 | 500 | 700 | 700 | 2450 | 2840 | 654 | 380 | 1356 | 2166 | 382 | 560 |
|---|
| YK2460 | 6465 | 4347 | 1052 | 1987 | 500 | 700 | 700 | 2450 | 2840 | 640 | 380 | 755 | 1520 | 431 | / |
|---|
| 2YK2460 | 6465 | 4347 | 902 | 1993 | 500 | 700 | 700 | 2450 | 2840 | 660 | 380 | 1356 | 2166 | 382 | 560 |
|---|
| YK3052 | 5760 | 3622 | 1066 | 1630 | 500 | 700 | 700 | 3050 | 3470 | 660 | 380 | 775 | 1540 | 468 | / |
|---|
| 2YK3052 | 5760 | 3622 | 909 | 1629 | 500 | 700 | 700 | 3050 | 3470 | 670 | 380 | 1377 | 2202 | 416 | 586 |
|---|
| YK3060 | 6480 | 4347 | 1066 | 1705 | 500 | 700 | 700 | 3050 | 3470 | 660 | 380 | 775 | 1540 | 468 | / |
|---|
| YK3652 | 5760 | 3622 | 1071 | 1612 | 500 | 700 | 700 | 3650 | 4080 | 670 | 380 | 785 | 1565 | 486 | / |
|---|
