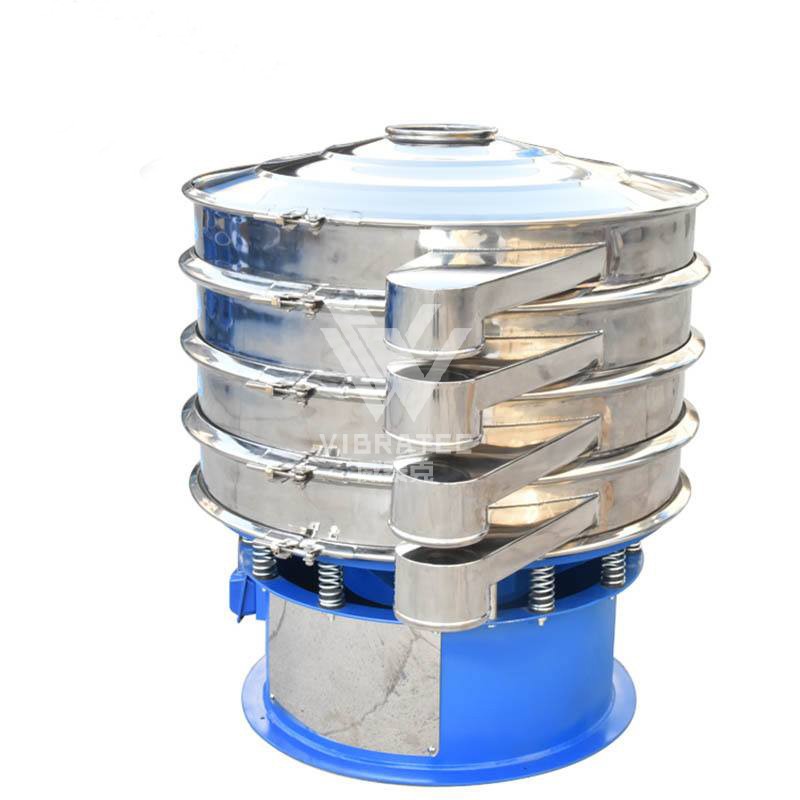

產品簡介
S49旋振篩又稱為圓篩、旋振篩以及三次元振動篩，是一種通用的振動篩分、過濾設備，在粉體、小顆粒以及液體物料的生產加工中都有著良好的應用，其振動運動軌跡是一種復雜的空間三維曲線。該系列篩機是一種髙精度細粒、微粉篩分機械，廣泛用于礦業、建材、冶金、化工、食品、醫藥、輕工、磨料、水泥、鑄造、玻璃、涂料等行業的物料干、濕篩分和液體中固體物分離回收，還可用于廢水篩濾回收。該系列篩機篩分效率髙，篩分精度可達95%以上;出料口可在360。圓周位置任意可調;全封閉，無灰塵污染;裝有彈跳球清網裝置。具有更換篩網方便、體積小、重量輕、安裝簡單、維修方便等特點。
S49系列旋振篩根據不同的應用分為普通型、閘門型和加緣型等。普通型旋振篩主要針對普通粉體、小顆粒物料的篩分作業;閘門型旋振篩是在實際應用中衍生的一種產品，多用于超輕、超細物料的篩分，用戶可以一次投料長久篩分作業，通過控制閘門的開合以達到良好篩分的目的，這種篩分作業多用于中藥粉、花粉等行業;加緣型旋振篩是在普通型旋振篩的基礎上增大入料口，并通過特殊角度設計以防止液體飛濺的過濾型篩分設備，在油漆、水過濾、紙漿過濾等行業有著廣泛的應用。
適用行業
化工行業、磨料行業、陶瓷行業、食品行業、造紙行業、冶金行業、制藥行業
適用物料
樹脂粉、顏料、微粉、油漆、純堿、檸檬粉、橡膠、塑料;氧化鋁、石英砂、泥漿;糖、鹽、味精、奶粉、果汁等;涂布涂料、白土泥漿、黑白液、廢液、造紙液、廢水回收;氧化鈦、氧化鋅、電磁材料、金屬粉末、焊條粉末;中藥粉、中藥液、西藥粉、西藥液體、中西藥顆粒
產品結構
S49旋振篩結構示意圖
工作原理
三次元旋振篩，由直立式電機作激振源，電機上、下兩端安裝有偏心重錘，將電機的旋轉運動轉變?yōu)樗健⒋怪薄A斜的三次元運動，再把這個運動傳遞給篩面，使物料在篩面上做外擴漸開線運動，故該系列振動篩稱之為旋振動篩。旋振篩具有物料運行軌跡長、篩面利用率高等優點，調節上、下兩端重錘的相位角，可改變物料在篩面上的運動軌跡，從而對物料進行精篩分、概率篩分等。

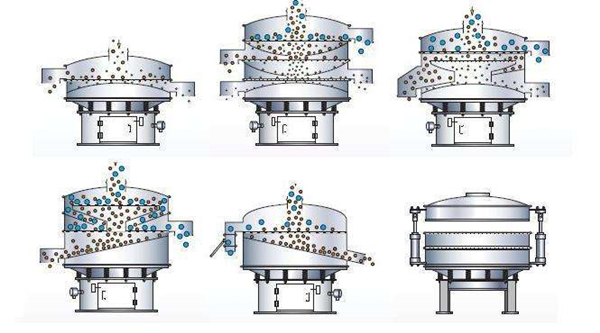

S49旋振篩工作原理圖
S49旋振篩振動電機調整圖示及作用
產品特點
1、體積小、重量輕、移動方便、出料口方向可任意調整，粗、細料自動排出，可自動化或人工作業;
2、篩分精度高、效率高，任何粉、粒、粘液類均可使用;
3、篩網不阻塞、粉末不飛揚、篩分*細可達500目(28微米)過濾*細可達5微米;
4、合理網架設計(子母式)、篩網使用長久、換網方便、僅需3—5分鐘、操作簡單、清洗方便;
5、無機械動作、保養簡易、可單層或多層使用、與物料接觸部位為用不銹鋼制作(醫藥用除外)。
