產品簡介

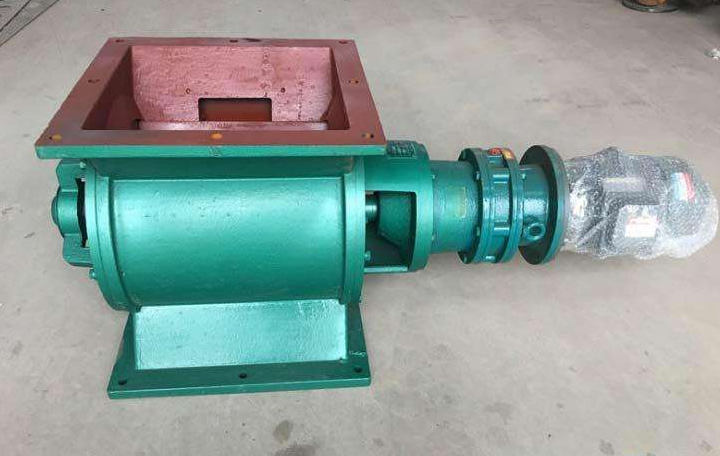

YJD剛性葉輪給料機也叫電動卸灰閥、星型卸料器、電動鎖風閥，是除塵設備排灰、送風和其它設備給料的主要設備。葉輪給料機常用在氣力輸出系統中，對于壓力輸出系統或負壓輸出系統，星型卸料器可以均勻、連續地向輸料管供料，以保證氣力輸出管內的氣、固體比較穩定，從而使氣力輸送能正常工作，同時又能將卸料器的上、下部氣壓隔斷而起到鎖氣作用。

適用行業

廣泛應用于環保、冶金、化工、糧食、食品等行業。

適用物料

適用于干燥粉狀物料或小顆粒物料等。

產品結構

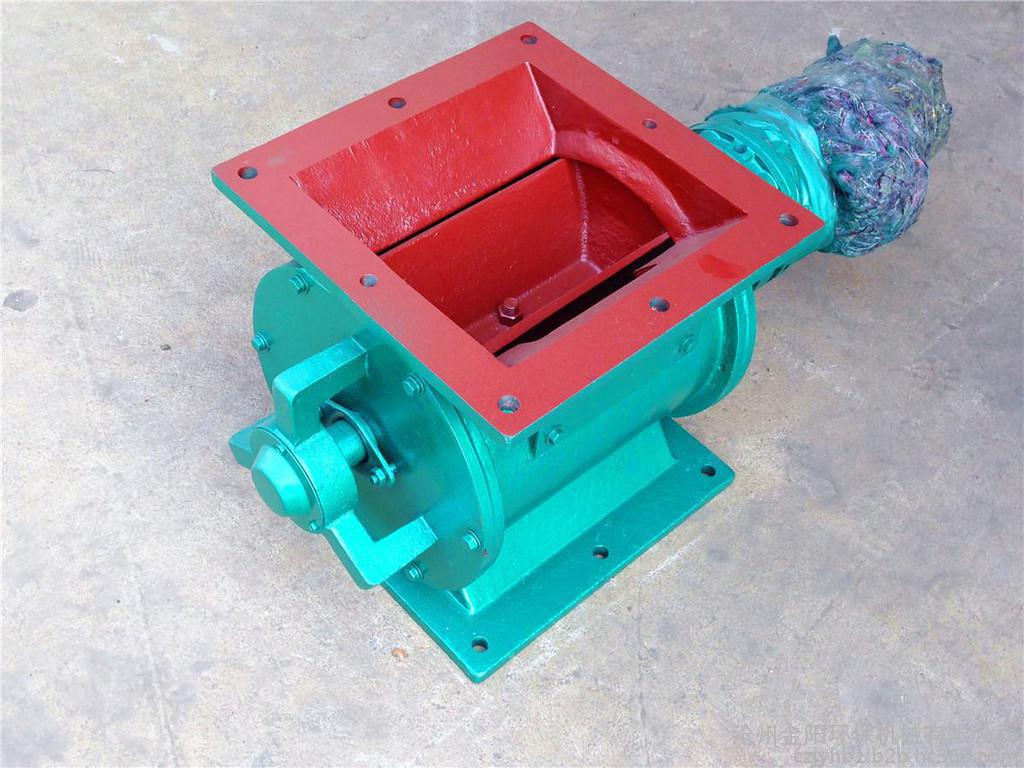

設備由電機、減速機（鏈輪、鏈條）、接盤、主軸、葉輪、殼體、軸承、檢查孔、兩端密封壓蓋、聚四氟乙烯密封墊組成。
工作原理

葉輪給料機配用擺線針輪減速機，葉輪上裝有若干個葉輪片。當電機旋轉時，主軸、葉輪同時旋轉，物料從上部料倉通過進料口進入葉輪槽內。旋轉的葉輪把物料帶到出料口，物料由于自重落下完成喂料或排灰。

葉輪式給料機給粉量的調節是靠改變電磁調速異步電動機的轉數來達到的。變速系統是由一級蝸輪與蝸桿付構成的。

產品特點

1、結構緊湊，造型美觀，使用方便；

2、運轉平穩，噪音低；

3、由于軸承、齒箱離開殼體一段距離，對于高溫、潤滑都有較大改善。

技術參數

型號		YJD 2	YJD 4	YJD 6	YJD 8	YJD 10	YJD 12	YJD 14	YJD 16	YJD 18	YJD 20	YJD 26	YJD 30	YJD 40	YJD 50
卸料量t/r		2	4	6	8	10	12	14	16	18	20	26	30	40	50
r/minn	Z型	25-40
工作溫度℃		T≤8O℃ T≦200℃
物料		粉狀，顆粒狀
電機	型號	Y801-4	Y802-4			Y90S-4			Y90L-4			Y90L-4	Y100L-4	Y112M-4	Y132S-4
	KW	0.55	0.75			1.1			1.5			2.2	3	4	5
	r/min	1390				1400						1430		1430	1430
重量kg		53	71	86	101	121	141	161	181	191	221	251	301	491	681

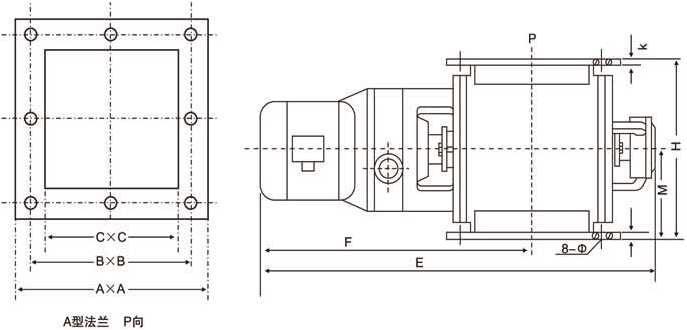

A型法蘭

YJDA型星型卸料器裝置技術參數（單位：mm）

型號	A	B	C	E	F		M		H		h		Φ
YJDO2型	240	200	150	650	420	122.5		225		12		9
YJD04型	260	230	180	758	526		140		280		15		11
YJDO6型	300	250	200	778	536		150		300		15		11
YJD08型	300	270	220	798	546		160		320		18		11
YJD10型	320	290	240	880	628		170		340		18		13
YJD12型	340	310	260	900	638		180		360		18		13
YJD14型	360	330	280	920	648		190		380		20		17
YJD16型	400	350	300	960	678		200		400		20		17
YJD18型	400	370	320	980	688		220		440		22		17
YJD20型	420	390	340	1000	698		230		450		22		17
YJD26型	500	450	400	1150	740		260		520		24		17
YJD30型	600	490	440	1190	755		280		600		24		17

型號	A	B	C	E	F	M	H	h	Φ
300×450	440	395	300	1120	690	225	450	20	12-Φ18
300×460	400	360	300	1090	680	230	460	20	12-Φ18
300×500	400	360	300	1090	680	300	500	20	12-Φ18
400×600	550	500	400	1300	960	300	600	20	12-Φ18
400×600	530	480	400	1400	1000	300	600	25	12-Φ18
500×680	630	585	500	1510	1100	340	680	25	12-Φ18

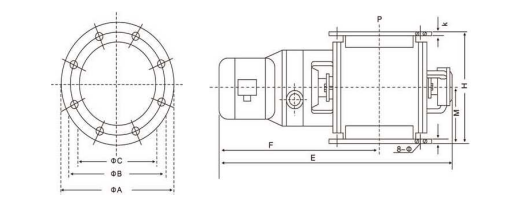

B型法蘭

YJDB型星型卸料器裝置技術參數（單位：mm）

型號	ΦA	ΦB	ΦC	E	F	M	H	h	Φ
YJD02 型	250	210	150	650	420	122.5	225	12	9
YJD04 型	280	240	180	758	526	140	280	15	11
YJD06 型	300	260	200	778	536	150	300	15	11
YJD08 型	320	280	220	798	546	160	320	18	11
YJD10型	340	300	240	880	628	170	340	18	13
YJD12型	360	320	260	900	638	180	360	18	13
YJD14型	380	340	280	920	648	190	380	20	17
YJD16型	400	360	300	960	678	200	400	20	17
YJD18型	420	380	320	980	688	220	440	22	17
YJD20 型	440	400	340	1000	698	230	450	22	17
YJD26 型	500	460	400	1150	740	260	520	24	17
YJD30 型	600	500	440	1190	755	280	600	24	17

型號	A	B	C	E	F	M	H	h	Φ
Φ300×450	440	390	300	1120	690	225	450	20	12-Φ22
Φ350×500	490	445	350	1200	700	250	500	25	12-Φ22
Φ400×500	520	480	400	1200	700	250	500	25	12-Φ22
Φ500×680	630	580	500	1500	1100	340	680	25	12-Φ22
